HiRack(Hik integrated Rack)一體化微型機房是海康威視推出的一款針對金融營業網點中小型機房一體化集成建設的全新系列產品。該產品立足于解決傳統機房建設投資大、建設周期長、運行維護難、后期擴容復雜等缺點，提供投資小、建設周期短、維護管理智能化、部署快速、一站式安裝等高度集成化解決方案。可廣泛應用于金融行業中營業網點、分行數據中心、辦公大樓監控中心等小型數據機房，滿足大多數機房及數據中心設計建設的需求，實現“降本增效”目的。為響應國家節能減排規劃，建設綠色環保機房已經成為業界共識，HiRack系列產品通過科學化設計、系統化布局，集供配電、UPS、蓄電池、監控、空調等模塊于一體，提供高能效管理解決方案。一體化微型機房內冷熱風道密閉隔離，與外部環境相互獨立，互不影響，形成一個小型的密閉機房，大幅降低機房用電成本。
一體化微型機房由機柜、配電模塊、UPS、電池、空調、監控等系統組成，其中空調系統為底座式精密空調，可根據客戶需求選配。電池容量可根據客戶需要的后備時間配置，后備時間越長，電池容量越大，電池體積也就越大，會占用預留給客戶的設備可用空間。對于大容量電池的解決方案是建議增加一個機柜作為電池柜。

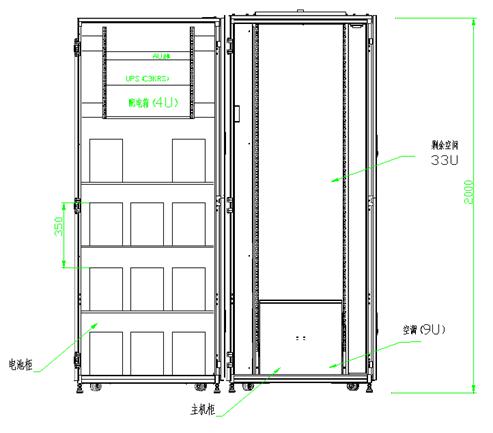

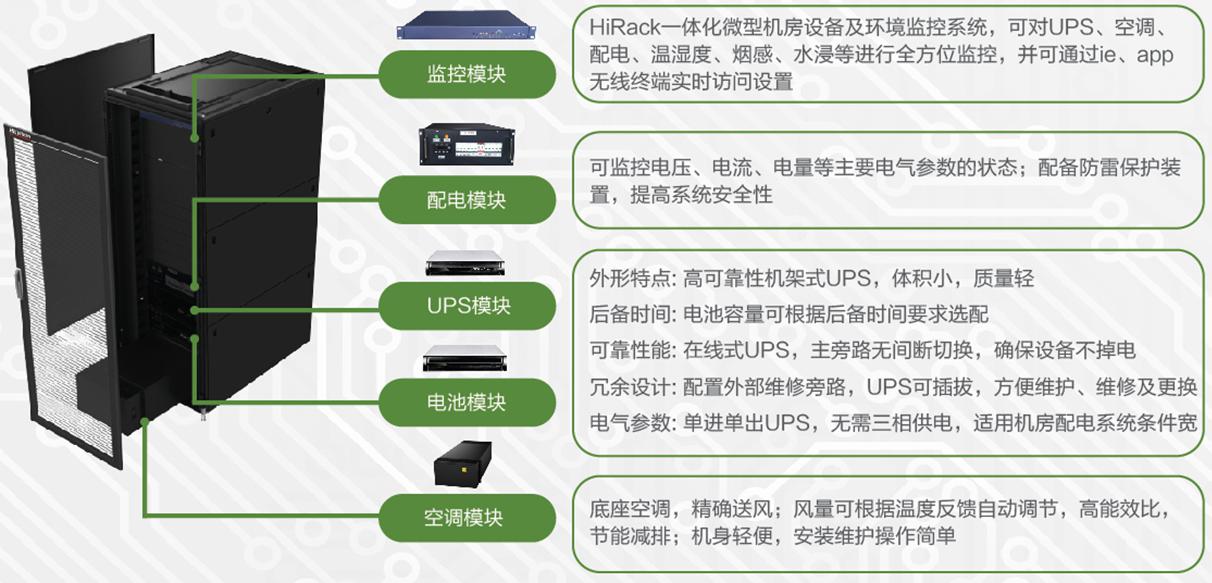

機柜整體架構圖
1.機柜

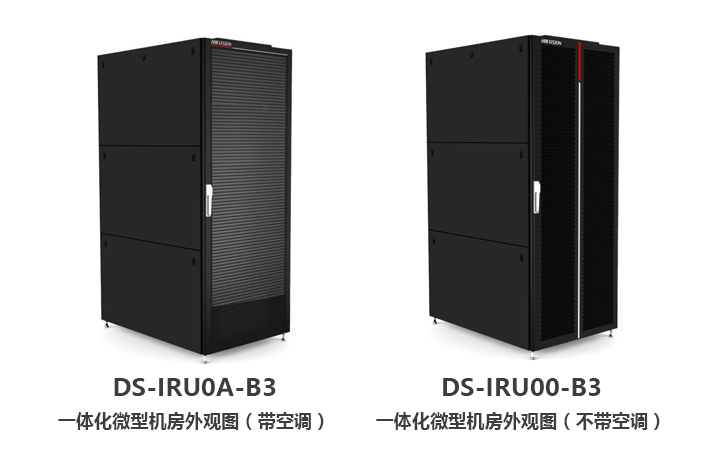

一體化微型機房系列產品分帶空調系統和不帶空調系統兩種，尺寸相同，均為800mm*1200mm*2050mm，但外觀有一定區別。帶空調系統為內封閉式冷熱風道隔離設計，前門為鋼化玻璃單門，后門為雙開鈑金門；不帶空調系統需要靠機房空調散熱，所以前門為單開網孔門，后門是雙開網孔門。
1）19 英寸機柜，承重達1500kg；
2）高強度A級優質碳素冷軋鋼板，厚度1.2mm~2.0mm；
3）機柜密封設計，前門可采用單開門（貼有保溫棉的鈑金門或6mm鋼化玻璃門），后門采用自動彈開的雙開鈑金門；
4）機柜的前門、及側板均可鎖定，用提供的專用鑰匙打開；
5）機柜安裝氣流遏制配件，將機柜正面和背面隔離為冷/熱通道，保證全部冷空氣用于冷卻IT設備；
6）機柜后部可安裝豎裝的交流PDU；
7）機柜前部和后部提供2 個弱電線槽，機柜內部前后左右上下均有走線輔件，可方便走線；
8）機柜的垂直安裝立柱上標示有“U”的準確位置；
9）機柜前門提供機械鎖，后門提供電磁鎖和彈開器，緊急情況下，后門自動彈開，保證散熱要求；
10）機柜安裝門磁，監控門開關狀態；
11）機柜可快速并柜，實現2、3連柜的安裝方式；
12）機柜前部安裝有LED 運行狀態指示燈，顯示機柜數據中心的運行狀態。
煙感告警信號時，排風天窗自動打開，允許外部消防氣體進入到機柜內部完成滅火功能。另外當市電中斷或空調發生故障時，自重力式排風天窗和后門自動打開，將熱空氣排出機柜，確保了機柜設備安全；
13）機柜可快速并柜，每個機柜安裝有4個腳輪，可通過腳輪方便移動，通過地腳對機柜進行固定，地腳均可實現高低調節。
注釋：以上產品特性主要為帶空調型號。
2. 配電系統
一體化微型機房配電系統由輸入配電柜、UPS輸出配電柜和PDU三部分組成。其中輸入配電柜和輸出配電柜集成到一個配電柜。
1) 配電箱
配電箱采用智能機架式配電，集中管理整個系統供配電，C級防雷，一路市電輸入，支持總輸入功率5kW/10kW/15kW（單柜/并柜/三聯柜）。標準配電箱高4U，機架式安裝，配備RS485 通訊接口，可將采集到的參數傳送到機房監控系統，機房管理人員能實時監測設備狀態。一體化微型機房配電箱系統可實現市電輸入配電、UPS 配電、PDU 配電及空調的配電功能。

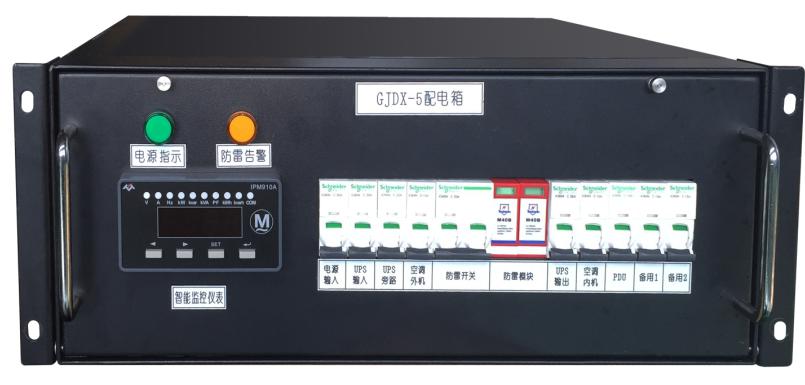

配電系統示意圖
2) PDU
PDU（Power Distribution Unit，電源分配單元）安裝在服務器機柜內，可為IT 負載進行供電。

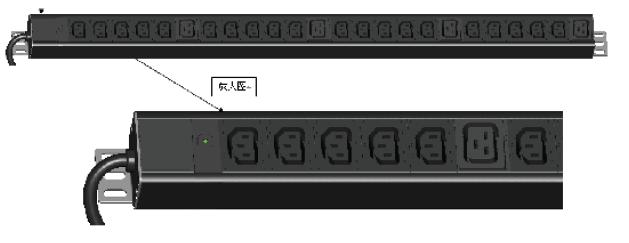

配電系統示意圖
3.空調系統
一體化微型機房制冷系統采用底座式精密空調制冷，機組采用分體式結構，由室內機和室外機組成，空調室內機采用機架式安裝，安裝在機柜底部，室外機同普通精密空調相同安裝到室外。
室內機
一體化微型機房空調室內機采用機架式安裝，安裝在機柜底部，主要由換熱器、熱力膨脹閥、離心風機、過濾網和冷凝水泵等部件組成。
換熱器：高散熱效率的翅片管式換熱器，換熱效率大幅提升；
熱力膨脹閥：環境適應性寬，調節精度高，控溫準確，可靠性高、壽命長；
EC離心風機：采用高端品牌EC 離心式后傾風機，可靠性高，壽命長。高效EC 風機比普通風機節能超過40％。風機采用直驅傳動方式，相比皮帶驅動方式提高傳動效率，減少皮帶更換、日常檢查等維護工作。直驅調速適應范圍廣，與皮帶驅動調速相比，風機無需匹配傳動比；
空氣過濾器：標配初效等級過濾網，滿足客戶數據機房清潔度要求；
低溫組件（選配）：選配低溫組件器件時，機柜式空調系統可在室外環境至少到-40℃，保證系統可靠的制冷運行。
室外機
底座式精密空調室外機主要由接線盒、換熱器、壓縮機、軸流風機和風機調速單元等組成：
換熱器：高散熱效率的翅片管式換熱器，波紋片，清洗維護方便；
壓縮機：采用高能效壓縮機，具有噪音低、振動小、可靠性高等特點；
軸流風機：高性能軸流電機，適用電壓范圍廣、可靠性高、噪音低；
風機調速單元：標配無級調速轉速控制器，保證風機在合適的轉速下運轉，降低風機能耗，并可保證機組在-20℃室外溫度下仍正常制冷。
4. UPS系統
一體化微型機房系列產品采用的是山特機CASTLE系列UPS，此系列UPS 為在線式架構，正弦波輸出。使用此系列UPS可以解決如斷電、市電高壓、市電低壓、電壓瞬間跌落、減幅振蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題。
采用與UPS外形相同的機架式電池包，單個電池包重量為28kg，電池包尺寸為87mm×438mm×420mm（高×寬×深）。3KVA系統備電時間如下，當用戶要求備電時間大于30min 時，建議采用外置電池柜方式。
當要求超長后備時間，例如1小時,2小時等，如果主機柜內部空間不夠，此時我們會配套一個外形跟主機柜類似的電池柜，它主要作用是放置后備電池，此電池柜前后側門各方面技術參數參數與主體機柜無異，保持外觀一致性，整潔美觀，只是機柜內部不需要有冷熱封閉功能，不需要有監控門及其天窗狀態等。
UPS系統示意圖
4.監控系統
DS-IUB 是集軟硬件為一體的數據中心實時監控采集單元，是海康威視針對一體化微型機房開發的數據采集系統。采用嵌入式Linux系統，無需各類轉換設備即可實現現場監控、數據采集/存儲、協地聲議轉換、本光報警等功能。區分傳統的串口服務器透傳方式，系統簡潔，維護便捷。

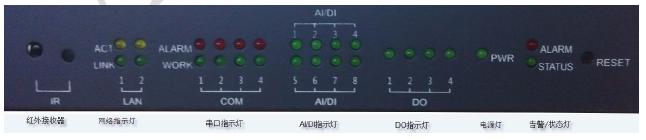

監控系統前面板示意圖
監控系統后面板示意圖
